輕質(zhì)抹灰石膏相對(duì)于水泥砂漿，具有粘結(jié)力強(qiáng)、表面光滑、阻燃性好、保溫隔熱性好、施工方便、節(jié)省工期等優(yōu)點(diǎn)。但是好的產(chǎn)品未必會(huì)產(chǎn)生好的應(yīng)用，如果不注意材料把控和規(guī)范施工，石膏砂漿抹灰后就有可能會(huì)出現(xiàn)開(kāi)裂、空鼓、起粉、返堿等問(wèn)題。

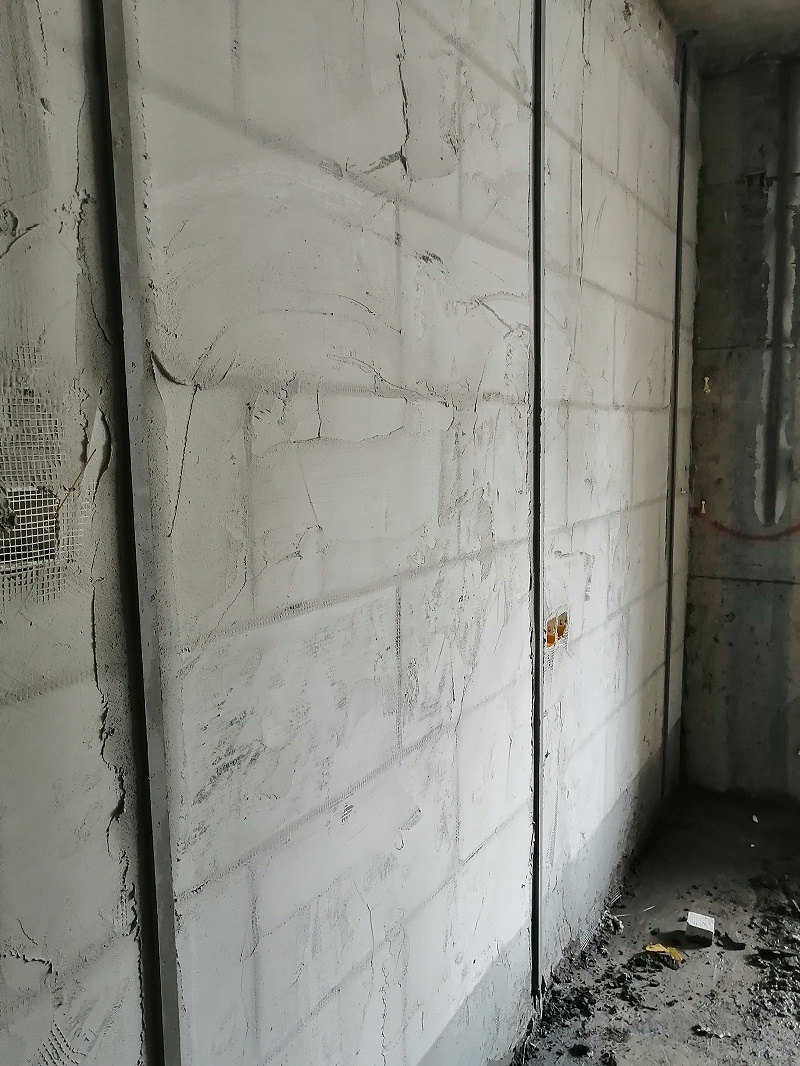

原因一：抹灰石膏的原料采用不當(dāng)，建筑石膏中過(guò)燒的無(wú)水石膏含量超標(biāo)，而這部分石膏遇水不發(fā)生水化反應(yīng)，不能形成粘結(jié)，導(dǎo)致開(kāi)裂。外加劑中膠粉、HPMC的含量配比也會(huì)影響粘結(jié)度。玻化微珠作為其中的輕集料，其材料顆粒級(jí)配不合理也會(huì)導(dǎo)致開(kāi)裂。

原因二：基層處理不干凈或處理不當(dāng) (如：基層過(guò)于干燥，松散物或粉塵未清除干凈)，造成抹灰石膏與基層材料粘結(jié)力降低。

原因三：施工工地強(qiáng)制性通風(fēng)，抹灰石膏因缺水快速干固而發(fā)生塑性開(kāi)裂；工地溫度過(guò)低或過(guò)高，減緩抹灰石膏凝固時(shí)長(zhǎng)，抹灰石膏初期強(qiáng)度低，不能抵抗水份減少而發(fā)生的抹灰層的收縮。

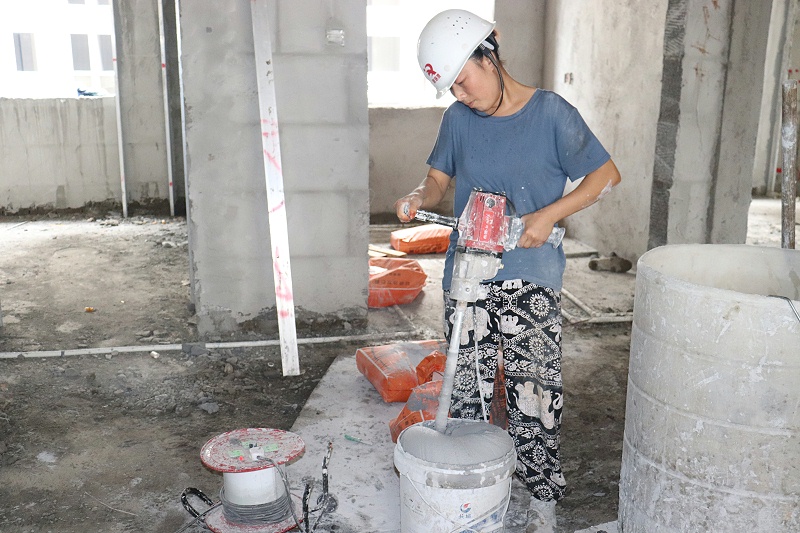

原因四：粉與水?dāng)嚢璨痪鶆?；抹灰石膏中摻入了其他材料，造成抹灰石膏?qiáng)度低；濕漿料硬化后二次加水?dāng)嚢琛?

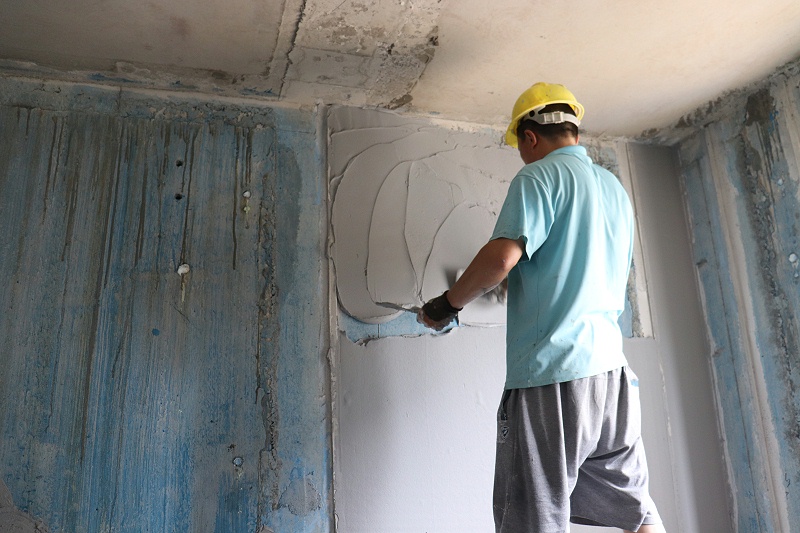

原因五：混凝土墻出現(xiàn)鼓泡未處理；抹灰層施工厚度太厚；不同材料的基體交接處未做掛網(wǎng)等加強(qiáng)處理或加強(qiáng)網(wǎng)格布未按規(guī)定鋪貼到位。

原因六：膩?zhàn)邮┕r(shí)抹灰石膏含水過(guò)多（抹灰石膏施工后很快就刮膩?zhàn)樱?，膩?zhàn)訉优c抹灰層收縮不一致，造成大面積空鼓脫落。

原因七：用價(jià)格便宜的膨脹珍珠巖代替?；⒅樽鳛檩p集料，因?yàn)榕蛎浾渲閹r吸水性高，在潮濕的環(huán)境下吸水，當(dāng)環(huán)境干燥時(shí)，這些水蒸氣易將石膏晶體帶出，造成返堿現(xiàn)象出現(xiàn)。

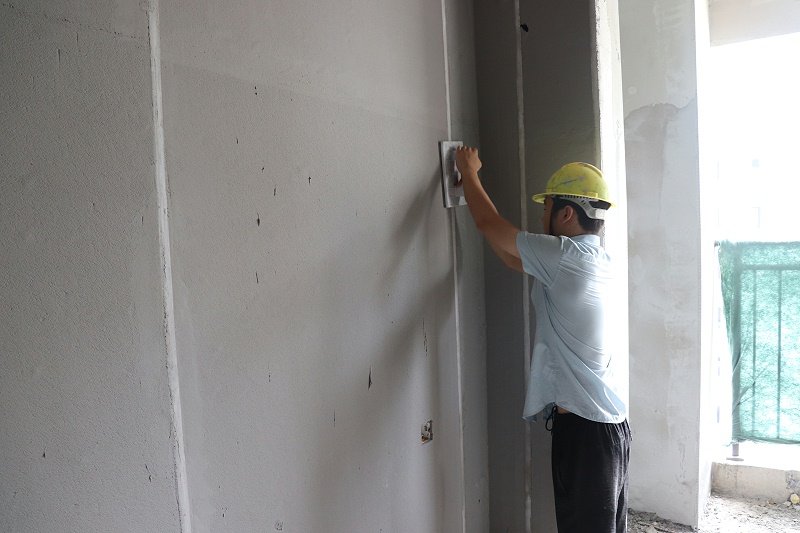

總之，石膏抹灰的本質(zhì)是半水硫酸鈣與水生成二水硫酸鈣的化學(xué)反應(yīng)過(guò)程，反應(yīng)時(shí)長(zhǎng)（初凝時(shí)間）、含水量、溫度、顆粒與水接觸度，都是反應(yīng)是否充分的制約條件。只有控制好這些條件，才不會(huì)發(fā)生空鼓、開(kāi)裂、起粉、返堿等質(zhì)量通病。

河南潔源新型建筑材料有限公司是一家專業(yè)從事工業(yè)固體廢棄物資源化綜合利用和石膏基建材料研發(fā)、生產(chǎn)、銷售和施工為一體的高科技企業(yè)，河南省脫硫石膏深加工企業(yè)、全國(guó)石膏行業(yè)優(yōu)秀企業(yè)、石膏協(xié)會(huì)副理事長(zhǎng)單位、18項(xiàng)核心技術(shù)專利、三項(xiàng)行業(yè)標(biāo)準(zhǔn)修訂主編單位、萬(wàn)科A級(jí)供應(yīng)商。

所生產(chǎn)的輕質(zhì)抹灰石膏ph值接近中性，對(duì)人體無(wú)害。且生產(chǎn)過(guò)程中所有添加劑均為環(huán)保物質(zhì)，不會(huì)釋放甲醛等揮發(fā)性有機(jī)物。

新潔源石膏基自流平是一種新型環(huán)保建筑材料，主要用于不平基底，形成一個(gè)合適的、平整光滑的、堅(jiān)固的鋪墊基底，以架設(shè)各種地板材料，例如地板、PVC、瓷磚等精找平材料。
