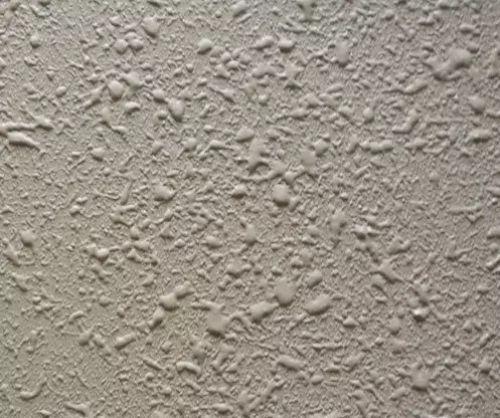

彈涂飾面是在墻體表面刷一道聚合物水泥色漿后，用彈涂器分幾遍將不同色彩的聚合物水泥漿彈在已涂刷的涂層上，形成直徑約１～３ｍｍ大小不同的圓粒狀色點(diǎn)。這些色點(diǎn)相互交錯，并用深色、淺色及中間色的色點(diǎn)互為襯托，使其直觀效果與水刷石、干粘石相似。彈涂可用于建筑物內(nèi)外墻面及頂棚飾面。
１.施工準(zhǔn)備
（１）材料。
１）水泥：選用普通硅酸鹽水泥，強(qiáng)度等級４２．５級以上。要求同批號、同廠家，并經(jīng)過復(fù)驗。
２）砂：中粗砂。含泥量不得大于３％。
３）顏料：彩耐光耐堿的礦物顏料，其摻入量一般是水泥重量的１％～５％。
４）１０８膠：摻入量一般是水泥重量的１０％～２０％。
５）聚乙烯醇縮丁醛：外觀白色或微黃色粉末，使用時須溶解于酒精（９％酒精∶聚乙烯醇縮丁醛＝１７∶１）中即可使用。
６）甲基硅樹脂：用乙醇作稀釋劑，常溫下固化須加入０．３％乙醇胺作固化劑。成膜后經(jīng)人工老化１０００ｈ無變化，可施工。

（２）工具與機(jī)具。除一般抹灰常用的常規(guī)機(jī)具和手工機(jī)具外還應(yīng)使用彈涂器。

２.施工技術(shù)

彈涂墻面施工工藝順序：基層處理→打底、涂底色漿→彈色點(diǎn)面層→修正、補(bǔ)彈→噴刷聚乙烯醇縮丁醛或甲基硅樹脂罩面。
（１）基層處理與一般抹灰相同。
（２）打底涂底色漿。用１∶３水泥砂漿打底，操作方法與一般墻面一樣，表面用木抹子搓平。預(yù)制外墻板、加氣板等墻面，表面較平整的，將邊角找直，局部偏差較大處用１∶２．５水泥砂漿局部找平，然后粘貼分格條。將色漿配好后，用長木把毛刷在底層刷涂一遍，大面積墻面施工時，可采用噴漿器噴涂。
（３）彈色點(diǎn)面層。把色漿放在筒形彈力器內(nèi)（不宜太多），彈點(diǎn)時按色漿分色每人操作一種色漿，流水作業(yè)，即一人彈第一種色漿后，另一人緊跟彈另一種色漿。彈點(diǎn)時幾種色點(diǎn)要彈得均勻，相互襯托一致，彈出的色漿應(yīng)為近似圓粒狀。彈點(diǎn)時若出現(xiàn)色漿下流、拉絲現(xiàn)象，應(yīng)停止操作，調(diào)整膠漿水灰比。一般出現(xiàn)拉絲現(xiàn)象是由于膠液過多，應(yīng)加水調(diào)制；出現(xiàn)下流時，應(yīng)加適量水泥，以增加色漿的稠度。若已出現(xiàn)上述結(jié)果，可在彈第二道色點(diǎn)時遮蓋分解。隨著自然氣候溫度的變化，須隨時將色漿的水灰比進(jìn)行相應(yīng)調(diào)整。可事先找一塊墻面進(jìn)行試彈，調(diào)至彈出圓狀粒點(diǎn)為止。
（４）修正、補(bǔ)彈。飾面局部位置修正、補(bǔ)彈均勻。
（５）罩面。色點(diǎn)面層干燥后，隨即噴一道甲基硅樹脂溶液罩面。配制甲基硅樹脂溶液，是先將甲基硅樹脂中加入１／１０００（質(zhì)量比）的乙醇胺攪拌均勻。再加入密閉容器中貯存，操作時要加入一倍酒精，攪拌均勻后即可噴涂。
彈涂墻面施工注意事項
（１）水泥中不能加顏料太多，因顏料是很細(xì)的顆粒，過多會缺乏足夠厚的水泥漿薄膜包裹顏料顆粒，影響水泥色漿的強(qiáng)度，易出現(xiàn)起粉、掉色等缺陷。
（２）基層太干燥，色漿彈上后，水分被基層吸收，基層在吸水時，色漿與基層之間的水緩緩移動，色漿和基層粘結(jié)不牢；色漿中的水被基層吸收快，水泥水化時缺乏足夠的水，會影響強(qiáng)度的發(fā)展。
（３）彈涂時的色點(diǎn)未干，就用１０８膠或甲基硅樹脂罩面，會將濕氣封閉在內(nèi)，誘發(fā)水泥水化時析出白色的氫氧化鈣，即為析白。而析白是不規(guī)則的，所以，彈涂的局部會變色發(fā)白。

河南潔源新型建筑材料有限公司是一家專業(yè)從事工業(yè)固體廢棄物資源化綜合利用和石膏基建材料研發(fā)、生產(chǎn)、銷售和施工為一體的高科技企業(yè)，河南省脫硫石膏深加工企業(yè)、全國工業(yè)石膏資源綜合利用骨干企業(yè)。主要生產(chǎn)輕質(zhì)抹灰石膏、底層抹灰石膏、 面層石膏、嵌縫石膏、石膏基自流平等新型無公害環(huán)保高科技產(chǎn)品，致力于成為客戶值得信賴的建筑合作伙伴，深受眾企業(yè)所依賴。
